除鐵器整流設備是我廠近年來為了適應廣大用戶需要而自行設計的產品,采用橋式整流方式,選用高質量整流觸發模塊,具有線路簡單,體積小,重量輕,電壓可調等特點，控制部分采用PLC可編程控制器實現自動運行除鐵，適合與電磁除鐵器配套使用。

本整流控制設備與相應除鐵器組成的除鐵裝置,適用于礦山、碼頭、熱電廠、水泥、制糖等非磁性物料輸送帶上清除物料中的鐵件,保護破碎機或磨煤機的安全以及提高輸送物料的品位。

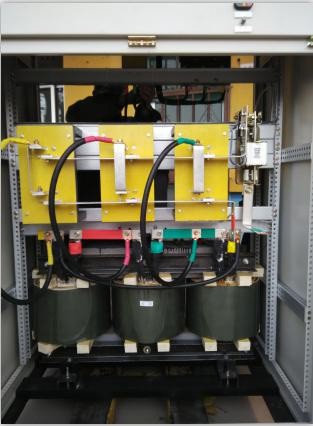

本整流控制設備柜體采用前后門開啟方式，可落地式安裝。調壓、整流元件采用專用散熱器，柜體下部有進風窗能有效地加快控制柜內的散熱，延長柜內元件的使用壽命。

原理

整流控制設備的主電路采用電網直接輸入三相電源,經橋式整流電路向除鐵器提供電壓可調的直流電源,直流輸出端與負載磁鐵線圈形成固定的閉合回路，并附有續流二極管，以防二次過壓損壞設備。控制電路由可編程控制器和限位開關共同控制,實現電動小車定時正反轉,并由此實現除鐵器交替運行除鐵的目的。

安裝

1.所有箱體利用箱體自身地腳螺栓孔安裝，安裝傾斜度不大于5度，各箱體間留有一定間隙以便安裝與維護。

2.安裝地無顯著搖動和沖擊振蕩，無雨雪侵襲,安裝于無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃)。
